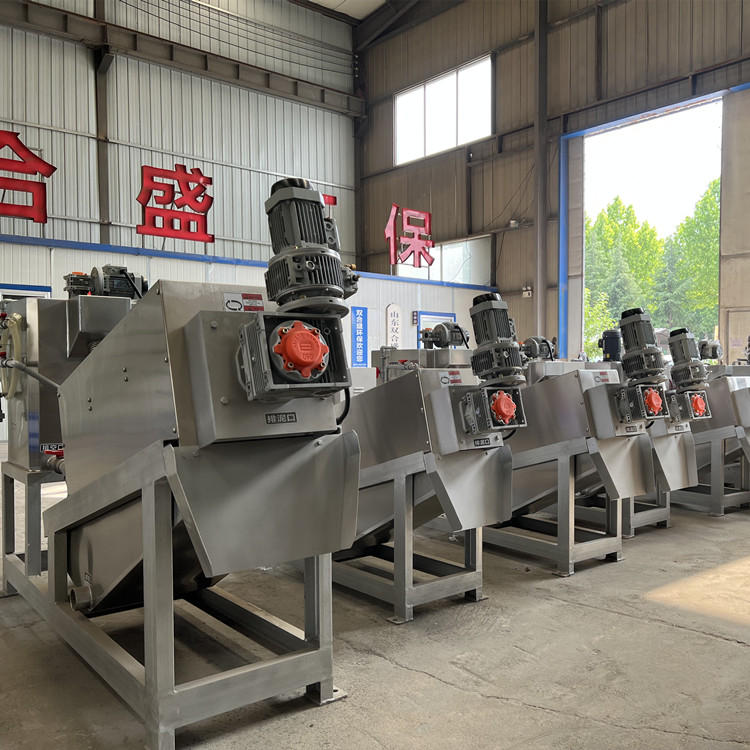

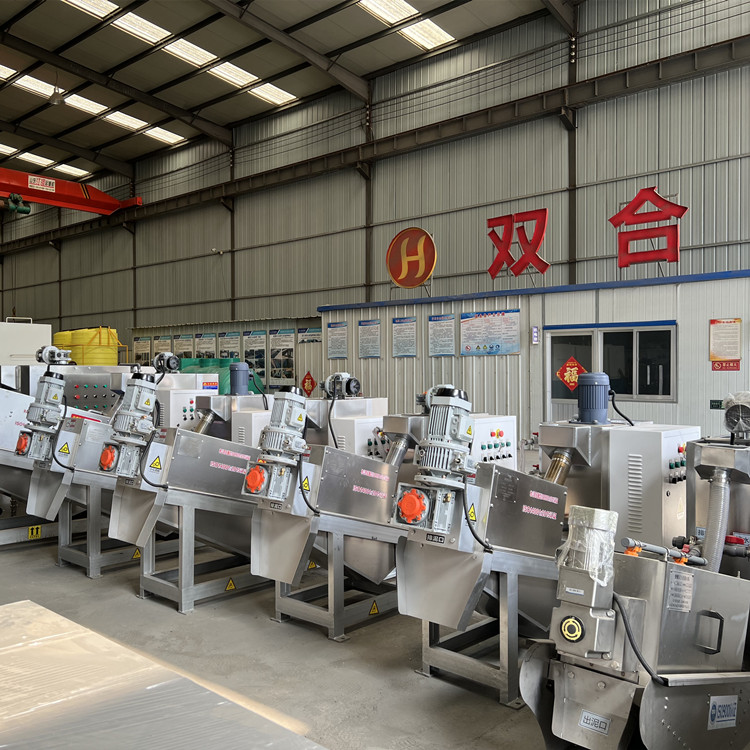

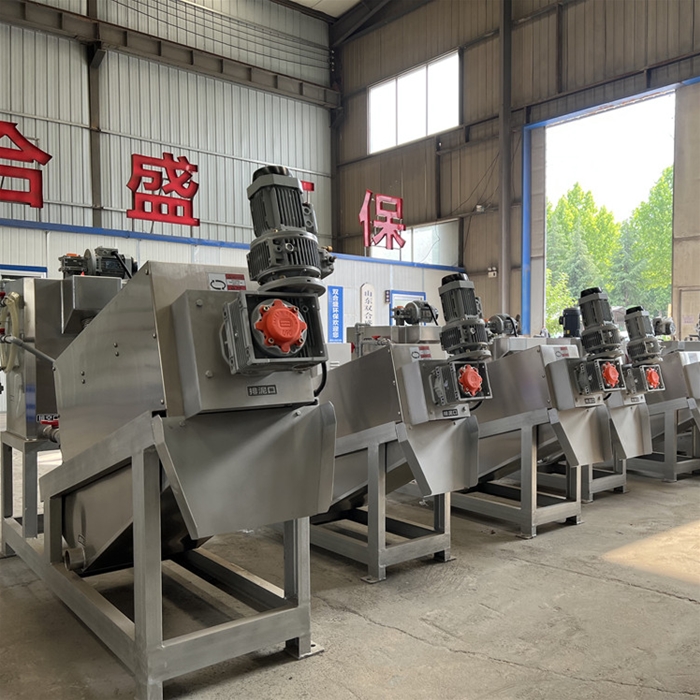

一、設備簡介

疊螺式污泥脫水機屬于螺旋壓榨脫水機，可以減少沉淀池及污泥濃縮池，節約污水站建設成本。疊螺式污泥脫水機巧妙運用多重環片自動清洗過濾技術代替了傳統濾篩過濾，自身清洗過濾技術確保脫水機連續穩定的泥水分離效果，通過螺桿直徑和螺距變化產生的強大擠壓力，以及游動環與固定環之間的微小縫隙，實現對污泥進行擠壓脫水，是一種新型的固液分離設備。

二、工作原理

當螺旋轉動時，帶動螺旋軸圓周外圍的動、靜環片產生相對移動，使濾液在相對游動的環片間隙中快速濾出，同時利用螺旋軸的螺距以及環片與環片間體積的不斷縮小，螺旋腔體積不斷收縮，在背壓板的作用下內壓力不斷增大，并通過調節背壓板，使泥餅含固量不斷提高，在螺旋軸連續推力下，使濾液連續分離外流，污泥脫水排出。

三、設備特點

1、脫水機的主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置.前段為濃縮部，后段為脫水部。

2、固定環和游動環之間形成的濾縫以及螺旋軸的螺距從濃縮部到脫水部逐漸變小。

3、螺旋軸的旋轉在推動污泥從濃縮部輸送到脫水部的同時，也不斷帶動游動環清掃濾縫，防止堵塞。

4、污泥在濃縮部經過重力濃縮后，被運輸?shù)矫撍?，在前進的過程中隨著濾縫及螺距的逐漸變小，以及背壓板的阻擋作用下,產生很大的內壓，容積不斷縮小，達到充分脫水的目的。

四、適用范圍

廣泛適用于市政污水，食品，飲料，屠宰養殖，印染，石油化工、造紙、皮革、制藥等各的污泥脫水。

五、工藝流程

1、濃縮：當螺旋推動軸轉動時，設在推動軸外圍的多重固活疊片相對移動，在重力作用下，水從相對移動的疊片間隙中濾出，實現快速濃縮。

2、脫水：經過濃縮的污泥隨著螺旋軸的轉動不斷往前移動;沿泥餅出口方向，螺旋軸的螺距逐漸變小，環與環之間的間隙也逐漸變小，螺旋腔的體積不斷收縮;在出口處背壓板的作用下，內壓逐漸增強，在螺旋推動軸依次連續運轉推動下，污泥中的水分受擠壓排出，濾餅含固量不斷升高，超終實現污泥的連續脫水。

3、自清洗：螺旋軸的旋轉，推動游動環不斷轉動，設備依靠固定環和游動環之間的移動實現連續的自清洗過程，從而巧妙地避免了傳統脫水機普遍存在的堵塞問題。

脫水機的疊螺主體是由固定環和游動環相互層疊,螺旋軸貫穿其中形成的過濾裝置.前段為濃縮部,后段為脫水部。

固定環和游動環之間形成的濾縫以及螺旋軸的螺距從濃縮部到脫水部逐漸變小。

螺旋軸的旋轉在推動污泥從濃縮部輸送到脫水部的同時，也不斷帶動游動環清掃濾縫，防止堵塞。
